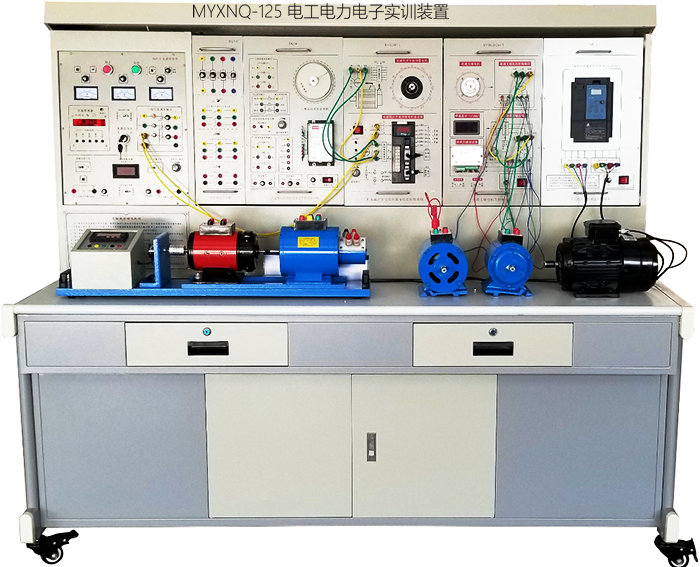

MYXNQ-125電工電力電子實訓裝置

電工電力電子實訓裝置-根據實際生產和相關崗位職業技能要求研制而成，可完成新能源汽車中模擬電子技術實訓、數字電子技術實訓、綜合應用實訓項目，也可完成新能源汽車電力電子變流技術，新能源汽車電機驅動技術的相關實訓。本實驗臺適用于汽車類、電子類、軌道交通類、機電類的教學與實訓，能為學生提供了一個綜合應用、創新實訓的平臺。
二、電工電力電子實訓裝置-特點：
1、學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
2、電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
3、學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。
4、提供多種新能源汽車電力電子變流技術組件，電機驅動技術組件，實用性強。
三、技術性能：
1、輸入電源：三相交流電源380VAC±10%，具有觸電及過載保護功能，確保人身安全。
2、工作環境：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1650×710×1580mm
4、裝置容量：≤1KVA
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
基本配置及功能
1. TS-1電源控制屏
(1) 交流電源
提供三相380V交流電源，交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
（2）穩壓電源模塊
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。
（3）儀表模塊
1）設有交流電壓表一只，量程0-450V，3為半數顯。
2）設有交流電流表一只，量程0-5A，3為半數顯。
3）設有直流電壓表一只，量程0-±300V，3為半數顯。
4）設有直流電流表一只，量程0-±5A，3為半數顯。
4)設有啟動，停止，急停按鈕各1個。
(5) 控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚�(cè)設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
四、實訓掛件：
（1）三相異步電機變頻調速控制系統
提供日本三菱FR-D720-0.4KW-CHR變頻器一只，設有BOP操作面板及外圍接口。
（2）永磁直流無刷電機及控制系統
提供直流無刷電機一臺及數字控制系統一個，能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能，可在線對參數進行修改。
（3）三相永磁同步交流電機控制系統
提供三相永磁同步電機及驅動控制系統1套
（4）SPWM單相交直流變頻原理
根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：
1）SPWM波形成的過程；
2）交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響；
3）IGBT管專用集成驅動芯片的工作特性。
（5）半橋型開關穩壓電源
提供了半橋型開關穩壓電源的主電路和控制電路，主電路的電力電子器件為電力MOSFET管；控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案。可完成"開關電路在開環與閉環下負載特性的測試"以及"電源電壓波動對輸出的影響"等實驗內容。
（6）單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～900Ω/0.41A（串聯）或0～450Ω/0.82A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
（7）功率表及單相變壓器
提供一只功率表和一只單相變壓器。
（8）電工電子元器件實訓單元模塊
該掛板集成了電壓、電流、電阻測試，串并聯、混合聯的接線方式等實訓所需器件。
（9）勝利牌數字萬用表（VC890D）
直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
交流電壓量程：20V/200V/750V，精度±(0.8%+5)
直流電流：20mA/200mA /20A，精度±(1.5%+3)
交流電流：200mA /20A，精度±(1.5%+5)
電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
（10）高可靠護套實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

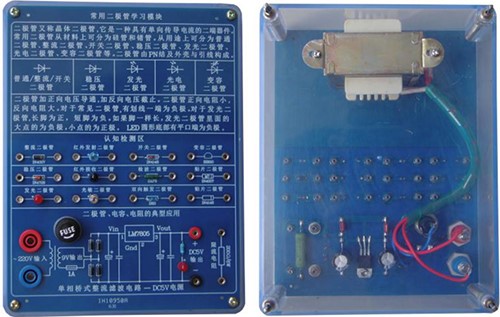

（11）常用二極管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻䴓O管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變?nèi)荻䴓O管，雙向觸發二極管的實物及檢測接口。
提供二極管、電容、電阻的綜合應用電路：單相橋式整流濾波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。

（12）二極管透明學習模塊正反面
常用電阻學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。
列出了常用電阻的單位符號及進階關系。
認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。

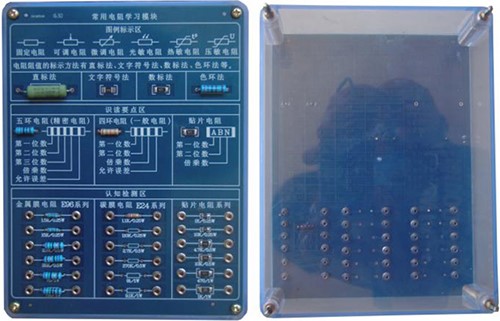

常用電阻透明學習模塊正反面圖片
（13）常用電容學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。
識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。
列出了常用電容的分類及各類國產電容及代號。
認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。

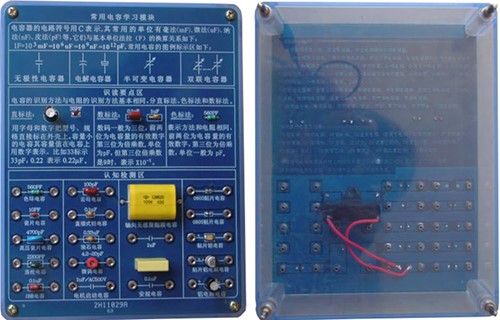

常用電容透明學習模塊正反面

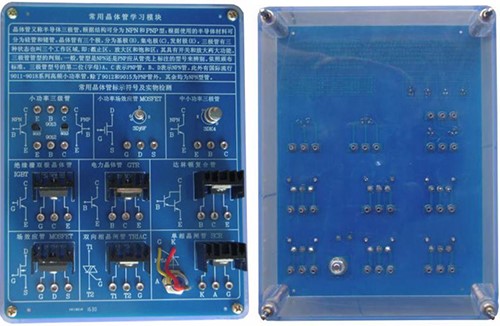

（14）常用晶體管（三極管）學習模塊

常用晶體管透明學習模塊正反面
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。
展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。
（15）常用電感學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示電感阻的符號及的標示方法
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供了常用的電感符號及實物展示，便于感性認識。
列出了常用電感的單位符號及進階關系。
認知檢測區：提供各式電感及兩端提供可供檢測的臺階插座（內孔2MM）。
五、可以完成的實訓項目：
（一）、汽車電工電子基礎實訓項目
項目一電工電子測量儀表的使用（萬用表，電流表，電壓表等）
項目二電工電子基礎元器件的認識
項目三電阻的串并聯，混連實訓
項目四電路各元件電壓/電流的測量
項目五繼電器的認識與使用
項目六變壓器的互感原理
（二）新能源汽車電力電子變流技術及電機驅動技術實訓
項目一新能源汽車電力電子器件（IGBT，MOSFET）的認識與特性實驗
項目二半橋型開關穩壓電源的性能
項目三新能源汽車交流電機SPWM交直交變頻調速原理
項目四三相異步電機變頻調速實訓
項目五永磁直流無刷電動機控制電路調試與運行
項目九永磁同步電動機及控制電路調試與運行
六、本設備的配置：

序號	產品名稱	型號規格	數量	單位
1	汽車電工電子實訓桌	帶萬向輪靈活移動 16507101580mm	1	張
2	汽車電工電子電源臺	裝置采用三相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～23V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節	1	臺
3	實驗連接線		1	套
4	學生凳	鋼質四腳方凳	2	個
5	萬用表	數字勝利VC890D		個
6	配套實訓指導書	紙質	1	套
7	數字教學軟件資源	數字教學資源軟件	1	套
8	三相異步電機變頻調速控制系統	提供三相異步電機及變頻器	1	套
9	直流永磁無刷電機及控制系統	提供直流永磁無刷電機及控制系統	1	套
10	SPWM單相交直流變頻原理	提供SPWM單相交直流變頻原理	1	套
11	半橋型開關穩壓電源	提供半橋型開關穩壓電源電路板及測試點，采用開環與閉環模式	1	套
12	交流永磁同步電機實訓	提供三相永磁同步電機及驅動控制系統1套	1	套
13	單相調壓與可調負載	提供了一只0～250V/0.5KVA單相交流自耦調壓器，一個整流濾波電路以及可調電阻器等	1	套
14	功率表及單相變壓器	提供一只功率表和一只單相變壓器。	1	套
15	電工電子元器件實訓單元模塊	該掛板集成了電壓、電流、電阻測試，串并聯、混合聯的接線方式等實訓所需器件。	1	套
16	常用電子元器件透明學習模塊	提供5種透明學習模塊	1	套
