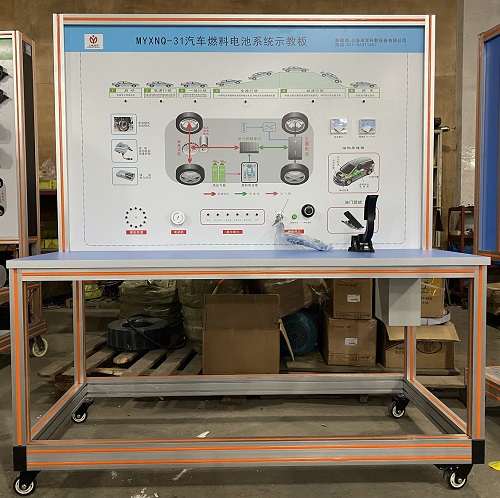

MYXNQ-31汽車燃料電池系統示教板

一、汽車燃料電池系統示教板-功能用途:
1、儀器用途：
該設備完整展示汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、儀器功能：
2.1面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。
2.2一體化全鋁合金型材搭建的移動臺架，面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
2.3采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術規格及參數:
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
二、實訓項目
★1．可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3.模擬燃料電池（氫氣）系統啟動工作過程
4. 模擬燃料電池（氫氣）系統低速行駛工作過程
5. 模擬燃料電池（氫氣）系統一般行駛工作過程
6. 模擬燃料電池（氫氣）系統全速行駛工作過程
7. 模擬燃料電池（氫氣）系統減速行駛工作過程
8. 模擬燃料電池（氫氣）系統停車行駛工作過程
9. 模擬燃料電池（氫氣）系統制動回收工作過程
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	原理面板	彩色原理圖/4mm鋁塑板UV平板噴繪	套	1
2	啟動開關	配套	套	1
3	油門踏板	配套	套	1
4	檔位開關	配套	套	1
5	制動開關	配套	套	1
6	數字轉速表	配套	套	1
7	電流指示表	配套	套	1
8	發光二極管閃光燈燈條	配套	套	1
9	電子油門踏板	配套	套	1
10	模擬電機	配套	套	1
11	12V開關電源	配套	套	1
12	繼電器	配套	套	1
13	保險絲盒	配套	個	1
14	故障設置和考核系統	配套	套	1
15	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
16	教師手冊	配套	套	1
17	合格證與保修卡	配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車燃料電池系統示教板的貨品外觀，核實的汽車燃料電池系統示教板及配件，拒收處于受損狀態的汽車燃料電池系統示教板；
2、設備質保：茂育將為各采購單位提供汽車燃料電池系統示教板說明書內的質保條件和質保期，在質保范圍內提供對汽車燃料電池系統示教板的免費維修，超出條件承諾時提供對汽車燃料電池系統示教板的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е缕嚾剂想姵叵到y(tǒng)示教板的選型錯誤或購汽車燃料電池系統示教板數量錯誤，造成汽車燃料電池系統示教板的退換貨要求，將不被接受；
4、設備貨期：對的汽車燃料電池系統示教板發貨期為參考值，如您需要了解汽車燃料電池系統示教板的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車燃料電池系統示教板有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車燃料電池系統示教板的技術咨詢。
