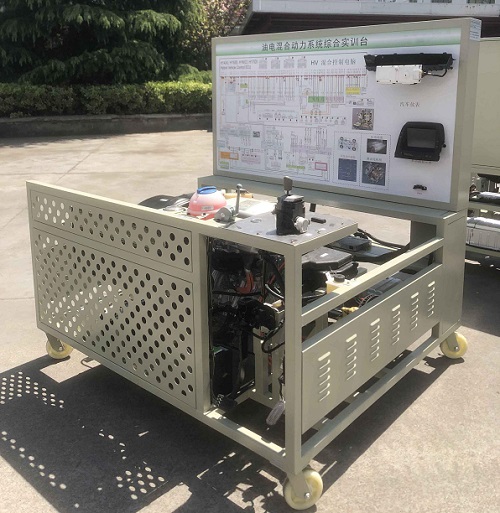

MYXNQ-11汽車油電混合動力系統綜合實訓臺

汽車油電混合動力系統綜合實訓臺-采用豐田普瑞斯1.5L原廠油電混合動力總成及運行附件為主體部件，油電混合動力可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電油電混合動力結構與原理及工作過程。適用于各類型院校及培訓機構對汽車油電混合動力理論和維修實訓的實訓教學需要。
二、主要用途：
1、適用于各類型院校及培訓機構對汽車油電混合動力理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車油電混合動力模塊各單元教學需要。
3、適用于汽車?yán)韺?shí)一體化教學模式的教學需要。
4、適用于現場教學的教學模式的教學需要。
5、適用于行動導向教學模式的教學需要。
6、適用于工藝化教學模式的教學需要。
7、適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8、適用于模塊化教學模式的教學需要。
9、適用于汽車職業技能鑒定考核的需要。
10、適用于油電混合動力各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：
采用豐田普瑞斯1.5L油電混合動力系統總成（包含原車電控發動機、油電混合驅動橋、HV蓄電池等附件總成）、原車油電混合動力系統控制電腦、電子油門加速機構、組合儀表、油電混合動力起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、備用60AH大容量蓄電池、大容量不銹鋼油箱、油電混合動力加速機構、控制面板柜、可移動臺架、臺架備用電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。實驗臺上配各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。

四、功能特點：
1、油電混合動力正常起動運行、油電混合動力各模擬運行工況正常（包含：怠速、加速、減速工況、油電自動/手動切換等）。
2、故障模擬系統可模擬實際運行工況，設置多種實車油電混合動力常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
3、電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4、指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
5、配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對油電混合動力電控系統讀取故障碼和數據流等。
6、實驗臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
7、實驗臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器、混合動力單元、電源控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
8實驗臺面板上安裝有汽車儀表多功能顯示屏，可實時顯示動力傳遞過程、車速、機油壓力燈、電控系統故障指示燈等參數變化。
8、實驗臺加裝蓄電池的電源總開關等安全保護裝置。
9、實驗臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五、技術參數：

1、設備外形：1740×1200×1740mm(長×寬×高)
2、檢測面板：采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
3、工作電源：直流12V
4、燃油標號：依發動機型號
5、不銹鋼油箱容積：10L
6、工作溫度：-40℃～+50℃
7、主機：原車裝置
8、鋼管：40*40*3mm
9、機柜：1.5mm冷板沖壓成形，
10、移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控制電腦(ECU)	原車	套	1
4	自動變速器控制電腦(ECU)	原車	套	1
5	混合動力控制電腦(ECU)	原車	套	1
6	蓄電池控制電腦(ECU)	原車	套	1
7	電源控制電腦(ECU)	原車	套	1
8	防盜控制電腦(ECU)	原車	套	1
9	空調控制電腦(ECU)	原車	套	1
10	網關(ECU)	原車	套	1
11	多功能顯示屏	原車	套	1
12	診斷座	OBDⅡ	個	1
13	一鍵起動開關	原車	個	1
14	鑰匙插槽	原車	個	1
15	智能鑰匙	原車	套	1
16	變頻器	原車	臺	1
17	高壓蓄電池	原車	套	1
18	高壓電纜	原車	套	1
19	P檔開關	原車	套	1
20	電子傳動橋	原車	套	1
21	半軸剎車系統	原車	套	1
22	燃油壓力表	0-10kg/cm²	個	1
23	真空壓力表	0-76in.Hg	個	1
24	發動機總成	INZ-FXE	套	1
25	燃油箱	10L	個	1
26	汽油泵(含汽油泵插頭)	茂育配套	套	1
27	油門控制裝置	原車	套	1
28	進、排氣管	原車	套	1
29	水箱(含保護罩)	茂育配套	套	1
30	冷卻電子風扇	12V，80W	個	2
31	備用蓄電池	12V 65Ah	臺	1
32	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
33	保險絲盒	茂育配套	個	1
34	電源總開關	50A	個	1
35	故障設置和考核系統	茂育配套	套	1
36	移動臺架(帶自鎖腳輪裝置)	1740×1400×1700mm	臺	1
37	教師手冊	茂育配套	套	1
38	合格證與保修卡	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車油電混合動力系統綜合實訓臺的貨品外觀，核實汽車油電混合動力系統綜合實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車油電混合動力系統綜合實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠囉碗娀旌蟿?dòng)力系統綜合實訓臺選型錯誤或設備購買數量錯誤，造成汽車油電混合動力系統綜合實訓臺的退換貨要求，將不被接受；
4、設備貨期：對汽車油電混合動力系統綜合實訓臺的發貨期為參考值，如您需要了解汽車油電混合動力系統綜合實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車油電混合動力系統綜合實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車油電混合動力系統綜合實訓臺的技術咨詢。
