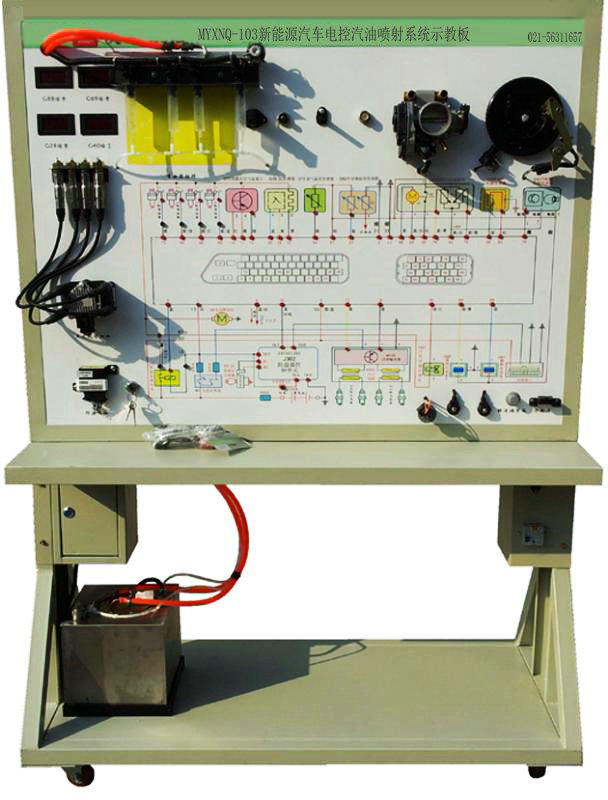

MYXNQ-103新能源汽車電控汽油噴射系統示教板

新能源汽車電控汽油噴射系統示教板-采用全新大眾發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的組成結構和工作過程。
二、功能特點：
1、真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示電子燃油噴射工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖（面板：12009004mm)	套	1
2	發動機控制電腦(ECU)	全新	套	1
3	點火開關	全新	個	1
4	診斷座	茂育配套	個	1
5	燃油箱	10L	個	1
6	汽油泵(含汽油泵插頭)	全新	套	1
7	油泵繼電器	全新	個	1
8	點火線圈總成	全新	個	2
9	火花塞	全新	個	4
10	高壓線	全新	套	1
11	噴油器	帶4個120ml玻璃量杯	套	1
12	噴油嘴	全新	個	4
13	曲軸位置傳感器及信號輪	全新	套	1
14	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
15	故障模擬與排除裝置	茂育配套	套	1
16	實驗指導書	茂育配套	本	1
