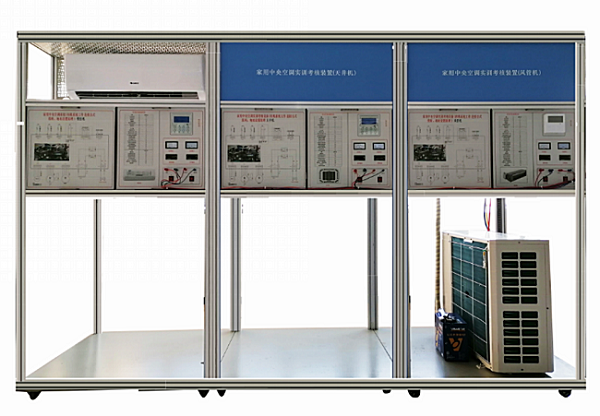

MYKT-20型 VRV空調系統多聯機實訓裝置

VRV空調系統多聯機實訓裝置（可變冷媒制冷劑流量系統）是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
二、VRV空調系統多聯機實訓裝置主要特點：
1、系統采用VRV機組，其特點為質量優、體積小、壓縮機變頻調節。變頻壓縮機可調節范圍位于其額定能力的48%～104%之間，其能量調節須考慮到壓縮機頻率調整所需的時間，由于變頻壓縮機本身的動態特性限制，在調整能量時應小于一定的速度，故調節為分步，分階段調節；而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2、系統終端處理機多樣化：；讓學生了解室內機組的多樣化的結構形式。每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
操作臺只需交流220V電源即可投入使用，占地面積小，節約用房、減少基建投資。
4、裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
三、技術參數
1、電源：三相五線AC380V±10% 50Hz 室外機總電流25A
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。
4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等
四、裝置的基本組成
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好后可固定位置，防止移動而牽動制冷系統管路。
2、智能溫度控制系統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.系統流程圖：工作流程圖板，詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套：配備指針式真空壓力表、可測量制內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓�？梢耘袛嗫照{系統的工作狀態，和制冷劑的多少。
五、實訓項目

一、初級工實訓：
1.VRV空調系統認知與操作運行 2.室外機組電氣控制原理基礎知識 3.室內機組電氣控制原理基礎知識（三種內機）	4.制冷系統流程原 5.系統不同工況操作 6.系統故障模擬設置
二、中級工實訓：
1.中央空調系統安裝調試 2.中央空調系統安裝 3.中央空調控制系統安裝 4.中央空調工程調試 5.室外機、室內機的安裝方法與標準 6.管道系統的安裝方法與標準 7.配電與控制系統安裝方法與標準 8.工程調試的主要內容、步驟和方法	9.制冷系統常見問題 10. 配電系統常見問題 11.控制系統常見問題 12.數據采集系統使用、數據分析與診斷 13.制冷工況性能測試 14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究 15.實驗二：采暖工況（熱泵）性能測試
三、電氣考核實訓：
1.常規故障診斷分析 2. 微電腦故障診斷分析 3.高壓保護實訓 4.室內傳感器實訓 5.通信電路實訓 6. 室內機三通信故障	7.室內機二通信故障 8. 室內機一通信故障 9.室內二傳感器實訓 10.室內三傳感器實訓 11.室內機安裝設置實訓 12.控制面板故障分析 13.減少室內機的的現象分析

友情提示：
1、設備驗收：各采購單位收貨時請檢查VRV空調系統多聯機實訓裝置的貨品外觀，核實VRV空調系統多聯機實訓裝置的數量及配件，拒收處于受損狀態的VRV空調系統多聯機實訓裝置；
2、設備質保：茂育將為各采購單位提供VRV空調系統多聯機實訓裝置指導書和質保期，在質保范圍內提供對VRV空調系統多聯機實訓裝置的免費維修，超出條件承諾時提供對VRV空調系統多聯機實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致的VRV空調系統多聯機實訓裝置選型錯誤或VRV空調系統多聯機實訓裝置購買數量錯誤，造成VRV空調系統多聯機實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對VRV空調系統多聯機實訓裝置的發貨期為參考值，如您需要了解VRV空調系統多聯機實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對VRV空調系統多聯機實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關VRV空調系統多聯機實訓裝置的技術咨詢；
