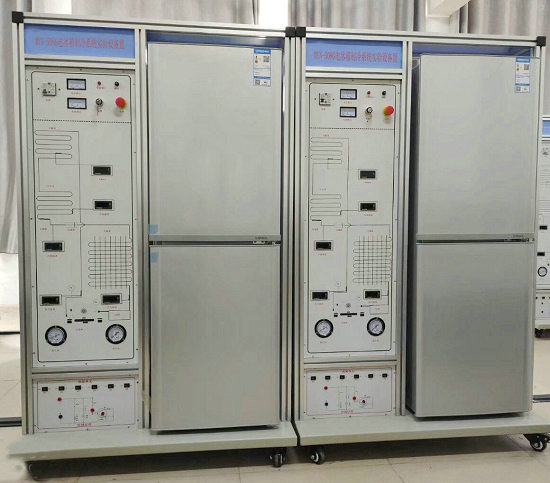

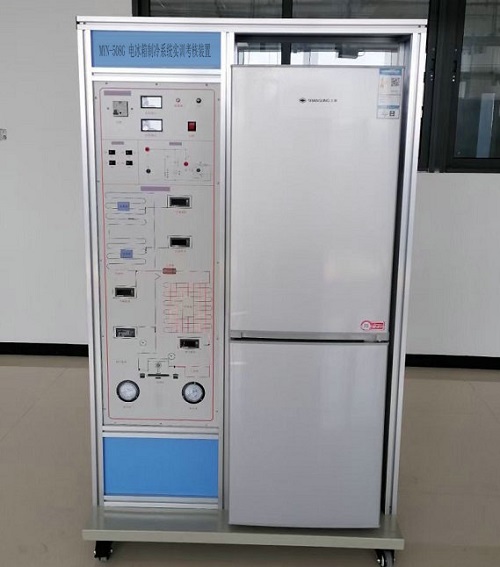

電冰箱制冷系統實驗設備（直冷）根據職業教育課程改革和教材建設規劃”要求技能實訓，針對冰箱的電氣控制以及制冷系統、電氣控制系統、系統調試、故障診斷等特點進行設計。強化了學生對冰箱系統管路的安裝與維修系統調試等的等的綜合職業能力。該設備適合高職院校、中職類的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、電冰箱制冷系統實驗設備（直冷）特點:
1、實訓設備采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3、系統采用真實的制冷機組，滿足實訓教學要求。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、技術參數：
1、輸入電源：?jiǎn)蜗嗳�線～220V±10% 50Hz
2、裝置容量：＜0.4kVA
3、外形尺寸：1100mm×650mm×1700mm
4、制冷劑類型：R600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、基本裝備：
1、實訓柜：采用鐵質雙層亞光密紋噴塑結構。
2、直冷式電冰箱1臺。
3、交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4、交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5、智能溫度儀5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6、真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。
7、故障模擬設置系統1套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。
8、直冷式電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量?jī)x表。
9、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
五、實訓項目：初級技工基本技能實訓
1、專用工具的操作
2、制冷系統試壓及檢漏
3、制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
4、直冷式電冰箱系統調試
5、直冷電冰箱故障模擬設置
6、直冷式電冰箱維修及故障分析

---
