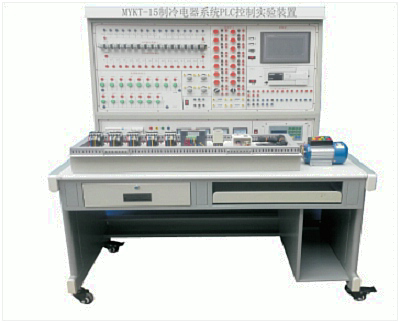

MYKT-15制冷電器系統PLC控制實驗裝置

制冷電器系統PLC控制實驗裝置-是根據職業教育課程改革和教材建設規劃的教學要求的研制和開發的產品；該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。
二、實驗裝置特點：
1、該實訓裝置具有電力拖動控制、PC控制和觸摸屏控制控制方式，配溫度傳感器及采集模塊，可進行數據采集。
2、直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3、實訓性強：可進行實際冷庫電路控制電器工業園自動化實訓制冷系統及化霜系統的全流程工作實訓。
三、基本配置及功能：
實訓裝置主要由控制臺、主機實訓模塊、溫度和傳感器采集模塊及實訓模塊等組成
1、電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2、測量儀表
（1）指針式電壓表：量程0～450V
（2）采用PT100傳感器，測量范圍-50～150℃
3、主機實訓模塊：配置三菱FX2N48R的升級版三菱FX2N3U-32主機，，配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
4、觸摸屏實訓模塊：配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
5、實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。
6、電氣控制柜部分：這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
7、電氣控制柜門上就是控制面板、提供各種按鈕、電壓表、電流表、指示燈等。
8、為保護設備中的冷庫電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。各種保護指示燈及各種控制按鈕，都分別用電線連接到時了特殊的接線端子上，在使用過程中，只需要用導線直接連接，不會損壞系統中的無器件，經久耐用。
9、為了避免元件圖接線圖的丟失和損壞，面板上電氣裝板上都噴繪有紅色接線圖，與元件的接線圖一致.
四、技術指標：
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤1KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、工作臺，1200×600×1500mm
五、實驗臺配置：

序號	名稱	數量	單位
1	漏電開關4P+N-10a	2	個
2	450電壓表	1	個
3	電流表3A	3	個
4	按鈕	14	個
5	指示燈-16AC/220v	14	個
6	旋鈕	2	個
7	繼電器-24V	16	個
8	考核軟件	1	個
9	智能考核系統	1	個
10	計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2G DDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。（電腦用戶自配）	1	套（自備）
11	配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口	1	套
12	工作臺，1200×600×1500mm (內置1臺：配置三菱FX2N32R的升級版三菱FX2N3U-32主機，，配套PC/PPI編程電纜	1	套
13	控制軟件(含中央空調/冷庫)	1	套
14	數據采集系統（溫度采集模塊: 配置三菱FX2N-4AD-PT模擬量模塊，集成4路模擬量輸入	1	套
15	PLC下載線	1	根
16	觸摸屏下載線	1	根
17	屏-PLC通信線	1	根
18	PT100模擬電位器	4	個
19	A1插頭線-紅-100MM	20	根
20	A1插頭線-綠-100MM	20	根
21	A1插頭線-黃-100MM	20	根
22	A1插頭線-黑-100MM	20	根
23	A2插頭線-綠-100MM	10	根
24	A2插頭線-紅-100MM	10	根
制冷實物配件
25	高低壓力保護器	1	個
26	冷庫控制器	1	個
27	中央空調控制器	1
28	智能考核系統	1	個
29	鋁合金電腦桌	1	13臺配一套
30	交流接觸器	4	個
31	連接線	2	圈
32	A2連接線(單頭)	6	根
33	小超人電動機綜合保護器	1	個
34	延時繼電器220V/100s	1	個
35	電動機220/380V	1	個
36	實驗指導書	1	本

六、實驗實訓項目
1、可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
2、配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；
3、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能
4、遠程控制實訓；
5、網絡的安裝及設置實訓；
6、觸摸屏實訓
7、屏和PLC通信使用

友情提示：
1、設備驗收：各采購單位收貨時請檢查制冷電器系統PLC控制實驗裝置的貨品外觀，核實制冷電器系統PLC控制實驗裝置的數量及配件，拒收處于受損狀態的制冷電器系統PLC控制實驗裝置；
2、設備質保：茂育將為各采購單位提供制冷電器系統PLC控制實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對制冷電器系統PLC控制實驗裝置的免費維修，超出條件承諾時提供對制冷電器系統PLC控制實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>制冷電器系統PLC控制實驗裝置選型錯誤或購買制冷電器系統PLC控制實驗裝置的數量錯誤，造成制冷電器系統PLC控制實驗裝置的退換貨要求，將不被接受；

4、設備貨期：制冷電器系統PLC控制實驗裝置的發貨期為參考值，如您需要了解制冷電器系統PLC控制實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對制冷電器系統PLC控制實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關制冷電器系統PLC控制實驗裝置的技術咨詢。
