低速電動車動力系統實驗臺,低速電動車動力系統實驗設備
2022-08-03 08:52、

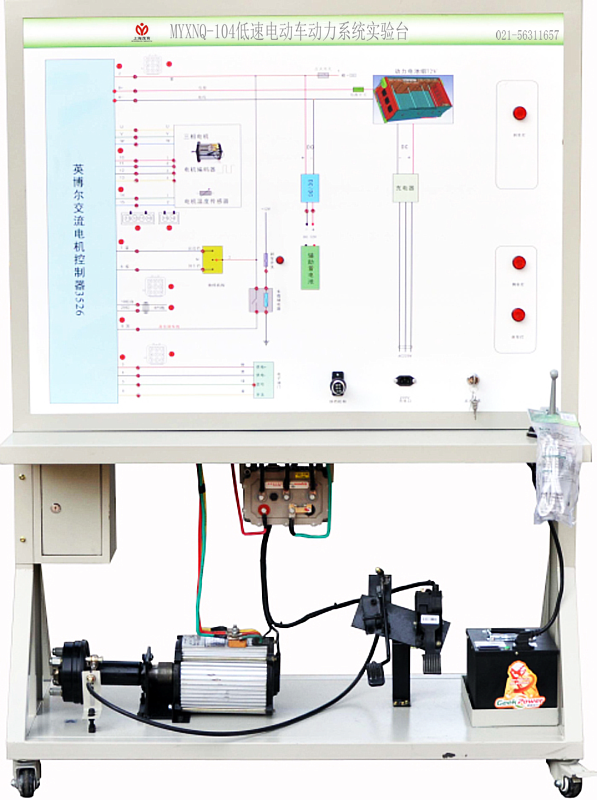

低速電動車動力系統實驗臺,低速電動車動力系統實驗設備,低速電動車動力系統實驗裝置采用英博爾電控系統制作，完整展示了汽車電動動力系統，電機控制系統，監控顯示系統的全部功能�？梢詣討B(tài)演示電動汽車動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下電動機的運行狀態。
1、教、學功能：可完成新能源設備各系統的構造和原理教學、故障診斷技能教學。該設備可完整展示汽車電動動力系統，可以動態演示電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、實訓功能：可完成汽車新能源動力系統的故障診斷實訓。
1、系統由交流電機、電機控制系統、加速踏板、充電系統、制動系統、點火開關、檔位器、充電線、動力電池（72V）,動力電池控制柜等組成。
四、低速電動車動力系統實驗臺,低速電動車動力系統實驗設備,低速電動車動力系統實驗裝置產工藝要求：
1、測量面板采用4mm厚優質雙層鋁塑板作底板，堅固耐用，不易變形。進口優質高強度高粘性的底膜材料，激光噴繪彩色電路圖，表面覆蓋高強度保護貼膜，彩圖不易退色，具有防潮、耐腐蝕、耐磨特點。
2、臺架采用鋁型材組成，大氣美觀，帶自鎖腳輪,加裝交流電源漏電保護裝置。
3、示教板上安裝有檢測端子，可直接在面板上檢測傳感器、執行器、電池電壓，驅動電機等主要裝置的管腳的電信號，如電阻、電壓、頻率、波形信號等。
1、工作電源：220V 交流電壓；
2、工作電壓：72V 交流電壓
3、工作溫度：-20℃～50℃
4、外形尺寸：1240×750×1750mm
六、實訓目的：
1、動力系統原理教學
2、動力系統傳遞教學演示
3、動力系統加速教學演示
4、動力系統急加速教學演示
5、動力系統一般加速教學演示
6、動力系統減速教學演示
7、新能源汽車動力系統制動教學演示
8、新能源汽車動力系統前進擋信號教學演示
9、新能源汽車動力系統倒檔信號教學演示
10、新能源汽車動力系統加速踏板故障診斷
11、新能源汽車動力系統檔位信號故障診斷
12、新能源汽車動力系統制動信號故障診斷
