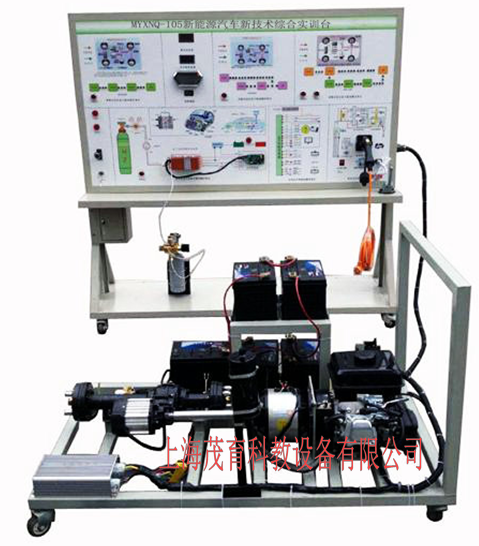

新能源汽車新技術綜合實訓臺,新能源汽車新技術綜合實訓設備
2022-05-25 15:27
新能源汽車新技術綜合實訓臺,新能源汽車新技術綜合實訓設備,新能源汽車新技術綜合實訓裝置采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。設備展示不同驅動模式和能量流動工況。對比實訓驗證5種不同新能源汽車控制系統的不同的工況,適用于中高等職業技術院校、普通教育類學院和培訓機構對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。
1、發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。
3、高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。
4、完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5、面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6、真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7、真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8、真實的燃料電池運行組件,可真實操作燃料電池的工況。
9、臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
三、新能源汽車新技術綜合實訓臺,新能源汽車新技術綜合實訓設備,新能源汽車新技術綜合實訓裝置產品結構：
1、發電機；
2、發動機；
3、燃料電池及運行附件；
4、電池組；
5、逆變器；
6、三相交流電機；
7、傳動機構；
8、制動機構；
9、故障模擬與考核裝置；
10、檢測面板與可移動臺架等組成；
四、新能源汽車新技術綜合實訓臺,新能源汽車新技術綜合實訓設備,新能源汽車新技術綜合實訓裝置技術規格：
1、工作電源：380V 交流電壓；工作電壓：12V/60V直流電壓
2、工作溫度：-5℃～50℃
3、外形尺寸：
1）檢測臺:1740mmX650mmX1700mm,
2）運行臺:1700mmX650mmX1500mm
1、電池組的檢查與維護
2、三相異步電機的檢查與維護
3、逆變器的檢查與維護
4、插電式串聯動力系統故障診斷與排除
5、插電式并聯動力系統故障診斷與排除
6、插電式混聯動力系統故障診斷與排除
7、純電動汽車動力系統故障診斷與排除
8、燃料電池汽車動力系統動力系統故障診斷與排除
9、純電動車電機故障診斷與排除
10、高壓用電安全培訓
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1700*900mm | 套 | 1 |
| 2 | 充電樁組件 | 國標220V16A,3.5KW | 套 | 1 |
| 3 | 充電插座與充電槍 | 國標 | 套 | 1 |
| 4 | 閃爍發光二極管燈條 | 配套 | 套 | 1 |
| 5 | 電動車電機 | 60V1KW | 套 | 1 |
| 6 | 電動車電機控制器 | 60V1KW | 套 | 1 |
| 7 | 油門踏板，制動踏板，動力電池組 | 配套 | 套 | 1 |
| 8 | 模擬指示燈 | 配套 | 套 | 1 |
| 9 | 操作開關 | 配套 | 套 | 1 |
| 10 | 高壓安全防護模擬裝置 | 配套 | 套 | 1 |
| 11 | 發動機 | 汽油機/配套 | 套 | 1 |
| 12 | 發電機與控制器 | 60V/配套 | 套 | 1 |
| 13 | 差速器/驅動橋 | 配套 | 套 | 1 |
| 14 | 電動車儀表 | 配套 | 套 | 1 |
| 15 | 轉速表 | 配套 | 套 | 2 |
| 16 | 電磁離合器及制動器 | 配套 | 套 | 1 |
| 17 | 制動機構 | 配套 | 套 | 1 |
| 18 | 直流接觸器 | 配套 | 套 | 1 |
| 19 | 移動臺架 | 1240×600×1700mm (帶自鎖腳輪裝置) | 臺 | 1 |
| 20 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
| 21 | 保險絲盒 | 茂育配套 | 套 | 1 |
| 22 | 保修卡/合格證 | 茂育配套 | 套 | 1 |
| 23 | 教師手冊 | 茂育配套 | 套 | 1 |
