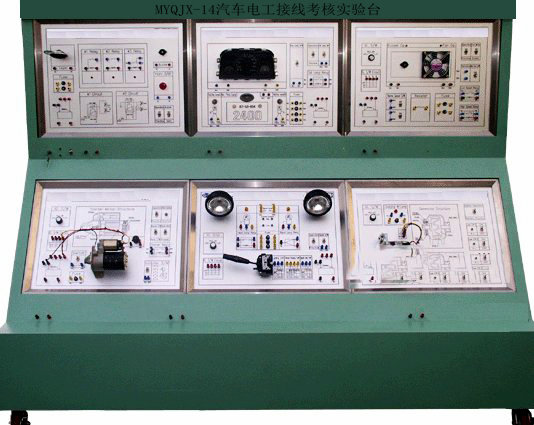

MYQJX-14汽車電工接線考核實驗臺

汽車電工接線考核實驗臺-配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備選裝搭配各類型電器單元模塊板，展示汽車各類型電器單元模塊系統的結構與原理；設置有直流與交流電流系統，各單元模塊板可靈活拆卸與安裝，適用各類型汽車電器單元模塊板實訓與考核。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺結構組成：
實訓臺有鋼性結構焊接沖壓等組件、電源開關、+12V與+5V直流電源、JDQC汽車各類型信號模擬裝置、可移動臺架等。
原車燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。
主要包含汽車電器八大系統：
1-照明插接模塊、2-舒適電子系統電器插接模塊、3-雨刮器系統電器插接模塊、4-音響系統插接模塊、5-發動機電控系統模塊；6-信號儀表系統電器模塊；7-充電模塊；8-起動模塊。
三、汽車電工接線考核實驗臺-功能特點
1．設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。
2．各單元模塊板可靈活拆卸與安裝，可搭接成全車電器系統、也可安裝獨立的單元模塊板。
3．JDQC汽車各類型信號模擬裝置，為考核實訓平臺提供各種信號源。
4. 各單元模塊板框沖壓成形，框架與模塊板可分離，采用烤漆工藝。
四、外形與顏色
設備外形：2040×650×1700mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
五、制造工藝
1．實訓模塊板
選配裝各類型單元模塊板
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2內置方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
六、技術指標
1.工作電源：直流12V；直流5V；
2.工作溫度：-40℃～+50℃
3．交流電源：220V

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車電工接線考核實驗臺的貨品外觀，核實的汽車電工接線考核實驗臺數量及配件，拒收處于受損狀態的汽車電工接線考核實驗臺；
2、設備質保：茂育將為各采購單位提供汽車電工接線考核實驗臺說明書內的質保條件和質保期，在質保范圍內提供對汽車電工接線考核實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е缕囯姽そ泳€考核實驗臺的選型錯誤或購買汽車電工接線考核實驗臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的汽車電工接線考核實驗臺發貨期為參考值，如您需要了解汽車電工接線考核實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車電工接線考核實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車電工接線考核實驗臺的技術咨詢
