主頁 > 產品介紹 > 樓宇實訓設備 > 全鋼結構的綜合布線實訓墻 2025-04-25

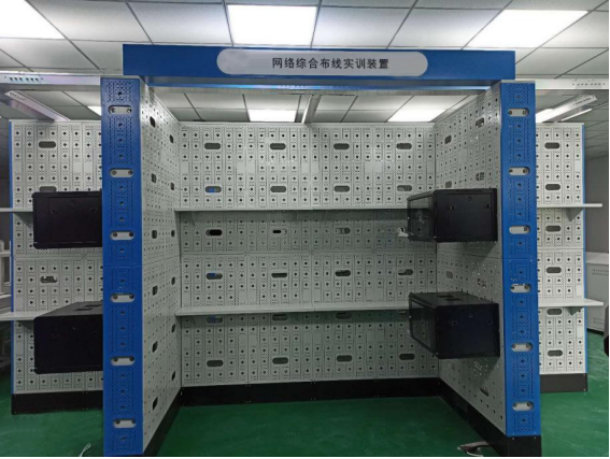

MYTW-01C全鋼結構的綜合布線實訓墻

一、產品技術規格：
1、外形尺寸：標準模塊化仿真墻體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。
2、產品重量：500KG
3、產品組成：鋼制墻體、6U墻柜、住宅信息箱、開放式橋架、電源系統
4、實訓規模：每個實訓墻面滿足4-6名學生同時實訓，每兩個墻面形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子系統工程實訓
5、實訓項目：全鋼結構大型模擬建筑物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子系統實訓環境�？砂磳�(shí)驗室境自由搭建�？梢酝瑫r進行8個工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓。可以進行住宅信息箱的安裝實訓，包括墻面明裝，墻體中嵌入式安裝等，能夠擴展為視頻監控系統、消防報警、安防報警、智能家居、智能化工業監控等系統實訓平臺。
6、安裝布局：

等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。
二、產品特點：
1、全鋼結構的綜合布線實訓墻，全鋼結構的綜合布線實訓設備采用全鋼結構，模擬一棟建筑樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合于智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機柜等安裝孔，保證20000次無塵重復操作；仿真墻內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，墻面平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部根據教學需要，進行各種路由暗管安裝�？梢暶娣e為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子系統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
2、裝置專門為網絡布線及應用工程技術課程實訓設計，墻面由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板制造而成，表面噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機柜、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張墻面預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防系統安裝與維護類、電工電子類的設備和器材。墻面預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。墻面預留Φ60X150手孔≥3個，分為3排，手臂能夠輕松穿過，適合實訓在背面安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。
3、每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建筑結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機柜，冷軋鋼板，堅固耐用，機柜五面設有16個Φ25進出線孔，鋼化玻璃門。
4、每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平臺，能夠擴展為監控系統、報警、智能樓宇系統實訓平臺。
三、實訓功能：
1、能夠模擬進行多種綜合布線路由設計和實訓操作
2、能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓
3、能夠模擬三層樓宇結構、結合配套機柜，可模擬綜合布線系統七大子系統真實工程環境
4、結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓
5、具有綜合布線垂直系統、水平子系統、工作區子系統、設備間子系統等內容的展示功能

友情提示：
1、設備驗收：各采購單位收貨時請檢查全鋼結構的綜合布線實訓墻的貨品外觀，核實的全鋼結構的綜合布線實訓墻及配件，拒收處于受損狀態的全鋼結構的綜合布線實訓墻；

2、設備質保：茂育將為各采購單位提供全鋼結構的綜合布線實訓墻說明書，在質保范圍內提供對全鋼結構的綜合布線實訓墻的免費維修，超出條件承諾時提供對全鋼結構的綜合布線實訓墻的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е?/span>全鋼結構的綜合布線實訓墻的選型錯誤或購置數量錯誤，造成全鋼結構的綜合布線實訓墻的退換貨要求，將不被接受；

4、設備貨期：對全鋼結構的綜合布線實訓墻的發貨期為參考值，如您需要了解全鋼結構的綜合布線實訓墻的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對全鋼結構的綜合布線實訓墻有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關全鋼結構的綜合布線實訓墻的技術咨詢。
