MY-PV28型 1KW永磁風力發電機并網實驗系統

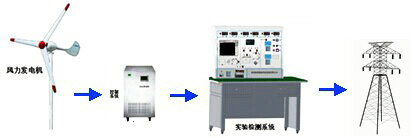

1KW永磁風力發電機并網實驗系統-是由室外風力發電機，塔架、拉索，室外防雷箱，并網控制器，卸荷器，并網逆變器，主操作控制臺等組成，系統能進行并網發電全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。
二、系統運行技術參數：
（1）風力發電技術條件：
   ◆ 風機輸出電壓 220VAC
   ◆ 風機輸出功率 1臺/1KW
   ◆ 風機最大輸出功率 1.2KW
   ◆ 通訊接口 RS-485/RS-232
   ◆ 泄荷器:開始卸載電流5.2A,PWM卸載控制風機限流,風機自動剎車和手動剎車.
（2）風機充電控制技術條件：
   ◆ 風機輸出電壓 220VDC
   ◆ 風機輸出功率 1臺/1KW
   ◆ 額定工作電流 6A/1000W
   ◆ 風機最大輸入電流 6A
   ◆ 卸載開始電壓 370V
   ◆ 卸載開始電流 5.8A
   ◆ 顯示方式LCD（液晶屏顯示）
   ◆ 顯示內容風機電壓、風機電流、風機功率:

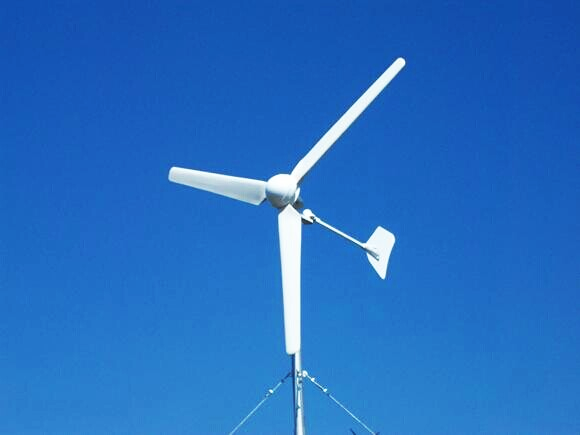

（3）風力發電機：風力發電機額定功率為1000W,風葉采用三碳光纖化合物為材料，發電機體積小、重量輕而且發電效率高。獨特的電磁力矩設計技術有效保證了在微風中便能啟東運行，全部采用優質鋁合金精密壓鑄部件與不銹鋼配件，整機重量輕。
（4）并網控制逆變模塊：采用日本三菱第五代智能功率模塊；DSP芯片控制；功率點跟蹤技術；高效率；完善的保護功能；按照IEE929-2000和UL1741標準設計；安裝調試簡便；可通過液晶和按鍵設定運行參數。
（5）實驗模塊：并網發電原理圖，測試端子；接線盒，接線端子；數顯交直流電壓電流表，實時顯示系統電參數的情況；含有多種通訊接口，上位機監控功能
三、單元組成：
1、并網控制單元（演示臺內）：系統根據演示單元的需要，通過開關單元的開和關，實現逆變器同步運行，配備同時單獨計量通道，并滿足數據對比和采集。
   風機電源控制，單獨設計有一套大風卸荷保護電路，與逆變電源結合使用。
2、風機卸荷單元（演示臺內）：風力發電機輸出端口，連于發電機控制器，對風機所發的三相交流電進行整流，調整并控制，然后供給并網逆變器進行并網和系統在大風時的卸荷和其他保護。
3、開關控制單元（演示臺）：所有演示系統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
4、 風機連接單元（交直流屏、演示臺）：示意接線面板上,分1單元的引線經隔離開關接至各自的跳線端子，根據演示的需要，可以用跳線自由地查看3個風機系統的工作狀態
5、顯示單元（交直流屏輸入交直流：演示臺輸出交流：交直流屏）
6、A 演示臺顯示單元
通用部分：設備工作溫度、室內溫度/濕度/時鐘、逆向電量計量。
通用1套3位切換顯示：有功功率.
單獨顯示：風速LED顯示、風向日期LCD顯示、風機限流卸荷LED指示。
四、永磁風力發電機并網實驗系統監控單元：
   監控裝置包括監控主機、監控軟件和顯示設備。本系統采用高性能工業控制PC機作為系統的監控主機，配置多機版監控軟件，采用標準RS-232或RS-485通訊方式，可以實時獲取所有風力發電的運行參數和工作數據。
1、監控軟件：
◆ 監控主機同時提供對外的數據接口，即用戶可以通過計算機實時查看整個電源系統的實時運行數據以及歷史數據和故障數據。
◆ 可每隔5分鐘存儲一次電站實驗所有運行數據，包括實時存儲環境數據、故障數據等參數。
◆ 可連續存儲20年以上的電站實驗所有的運行數據和故障紀錄。
五、教學及研究實訓項目：
2、1、永磁同步風力發電機控制運行過程風能量變換演示和實驗
實驗1、風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、水平軸發電機在不同的風速的情況變換功率實驗
實驗6、風力發電系統接線實驗
實驗7、永磁同步風力發電機并網過程實驗
實驗8、永磁同步風力發電機在不同風速情況下并網實驗
實驗9、并網過程中的各種保護實驗
六、配置清單：

序號	名稱	數量	單位
1	風力發電并網實訓系統主操作臺（含元器件）	1	臺
2	1000W永磁同步發電機（含風葉）	1	臺
3	1000W風機控制器	1	臺
4	1000W風機并網逆變器	1	臺
5	1000W風機拉索搭架	1	套
6	實驗附件	1	套

友情提示：
1、設備驗收：各采購單位收貨時請檢查1KW永磁風力發電機并網實驗系統的貨品外觀，核實1KW永磁風力發電機并網實驗系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供1KW永磁風力發電機并網實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的1KW永磁風力發電機并網實驗系統選型錯誤或設備購買數量錯誤，造成1KW永磁風力發電機并網實驗系統的退換貨要求，將不被接受；
4、設備貨期：對光機電一體化控制實訓裝置的發貨期為參考值，如您需要了解1KW永磁風力發電機并網實驗系統的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對1KW永磁風力發電機并網實驗系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關1KW永磁風力發電機并網實驗系統的技術咨詢。
