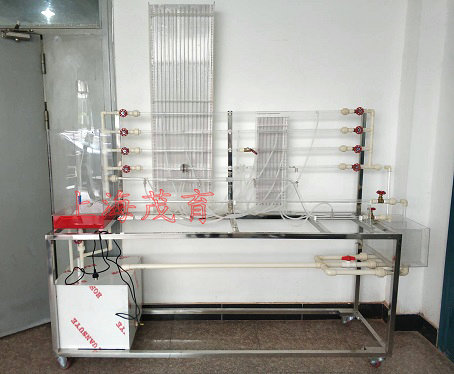

MYLT-17C流體力學綜合實驗裝置

流體力學綜合實驗裝置-特點：
1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察，實現全方位教學與實驗。
二、實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
三、主要配置：
1、雷諾實驗管
2、伯努利實驗管
3、沿程阻力管
4、局部阻力管
5、水泵
6、秒表、玻璃溫度計、測壓計、刻度標尺
7、文丘里流量計
8、實驗水箱
9、計量水箱
10、蓄水箱
11、指示液盒
12、不銹鋼框架。
四、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。
2、雷諾管：長度1100mm、內徑Φ14mm，有機玻璃。
3、伯努利管：總長1100mm、內徑Φ40mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。
5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。
6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH₂O。
7、測壓計由22根直徑φ8×600mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、靜音環保型水泵：最高揚程：12m ，最大流量：20L/min ，轉速 2800r/min ，功率 120W。
9、計量槽：容積10L透明有機玻璃制作，外壁帶有計量刻度。
10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。
11、蓄水箱：容積約60L，PVC板焊制而成。
12、實驗所用的流體-水為全循環使用設計，充分節約水資源。
13、管路、閥門及電路控制系統、整體框架均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
14、外形尺寸：1500×550×1600mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
