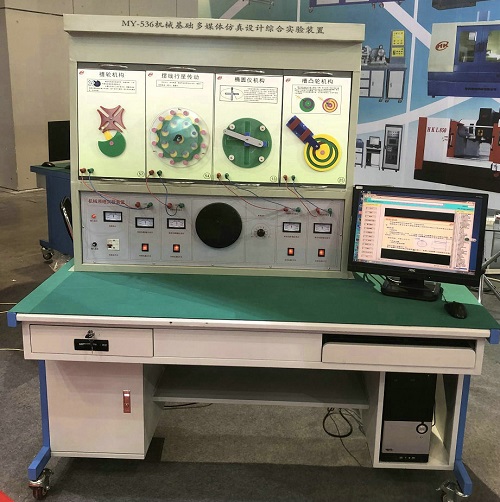

MY-536機械基礎多媒體仿真設計綜合實驗裝置

《機械基礎》多媒體仿真設計綜合實驗裝置集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《機械基礎》、《機械設計》、《機械原理》、《機械零件》等課程。本實驗臺具有理論性和實踐性的雙重特點。機械設計基礎是機械類各專業的主干基礎課，是一門應用性很強的工程課程。實驗裝置采用機械基礎多媒體軟件用電腦動畫、語音講解演示模型運動規律，同時也可以聲動、同步演示模型；多媒體軟件包含82件機構模型動畫內容和部分設計軟件；實驗裝置采用82塊模塊板模型和說明供學生使用；模塊板可隨課程內容需要進行更換操作。
二、產品特點：
1、實驗臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用頂邦多媒體軟件界面，用二/三維動畫生動演示各種機構運動全過程、并且采用語音講解各種機構功能和原理，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析機械基礎結構和運動方式，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解機構組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用82件模型和82塊文字圖表板和6個設計軟件，分別介紹各種機構的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表板和模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、實驗臺內容配置

序號	名稱	說明	序號	名稱	說明
1	單缸內燃機及機構簡圖	所有模型均制作相應的動畫圖像采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。	45	圓形帶傳動	所有模型均制作相應的動畫圖像采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。
2	縫紉機及機構簡圖		46	同步齒形帶傳動
3	運動副(5件)		47	滾珠螺旋傳動
4	鉸鏈四桿機構形式		48	齒輪齒條傳動
5	曲柄搖桿機構		49	直齒圓柱齒輪傳動
6	雙曲柄機構		50	斜齒圓柱齒輪傳動
7	雙搖桿機構		51	圓錐齒輪傳動
8	曲柄存在的條件		52	內嚙合齒輪傳動
9	死點位置		53	蝸輪蝸桿傳動
10	大篩機構		54	漸開線的形成
11	慣性篩機構		55	齒廓嚙合基本定律推導過程
12	攪拌機		56	漸開線齒輪的重合度
13	破碎機		57	標準齒輪傳動的主要參數
14	雷達俯抑角度裝置		58	漸開線齒輪各部分名稱和符號
15	機車聯動裝置		59	變位齒輪的概念
16	港口起重機		60	周轉輪系
17	曲柄滑塊機構		61	差動輪系
18	偏心輪機構		62	行星輪系
19	雙滑塊機構		63	三星輪換向機構
20	正弦機構		64	擺線行星傳動
21	轉動導桿機構		65	諧波傳動
22	曲柄搖塊機構		66	棘輪機構
23	牛頭刨床擺動導桿機構		67	雙動式棘輪機構
24	自卸翻斗車		68	雙向式棘輪機構
25	抽水機		69	槽輪機構
26	給定行程速度變化系數K設計四桿機構		70	內槽輪機構
27	給定連桿位置設計四桿機構		71	球面槽輪機構
28	給定兩連架桿的對應位置設計四桿機構		72	齒輪間歇機構
29	給定速度變化系數設計導桿機構		73	空間間歇機構
30	盤形凸輪機構		74	兄弟不同遭遇(防逆棘輪機構)

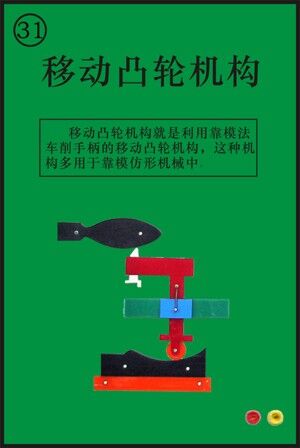

31	移動凸輪機構(靠模)		75	齒輪泵
32	盤形凸輪機構(擺動滾子)		76	單作用式葉片泵
33	盤形凸輪機構(滾子直動)		77	液壓千斤頂
34	盤形凸輪機構(平底直動)		78	普通單向閥

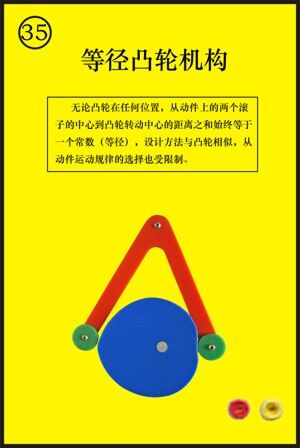

35	等徑凸輪機構		79	二位四通換向閥

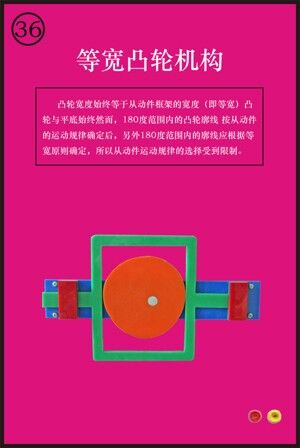

36	等寬凸輪機構		80	三位四通換向閥
37	主回凸輪機構		81	順序閥
38	內燃機氣閥機構		82	手動換向閥
39	圓柱凸輪機構		83	連桿曲線設計軟件	動態設計軟件實驗
40	等徑凸輪		84	轉動導桿機構設計軟件
41	反轉原理求位移曲線		85	雙搖桿機構設計軟件
42	鏈傳動		86	雙曲柄機構設計軟件
43	平型帶傳動		87	凸輪設計軟件
44	三角帶傳動		88	齒輪計算軟件

四、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查《機械基礎》多媒體仿真設計綜合實驗裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的機械系統搭接與測試實驗臺；
2、設備質保：茂育將為各采購單位提供《機械基礎》多媒體仿真設計綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>《機械基礎》多媒體仿真設計綜合實驗裝置選型錯誤或購買數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：對《機械基礎》多媒體仿真設計綜合實驗裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對《機械基礎》多媒體仿真設計綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本裝置的技術咨詢。
